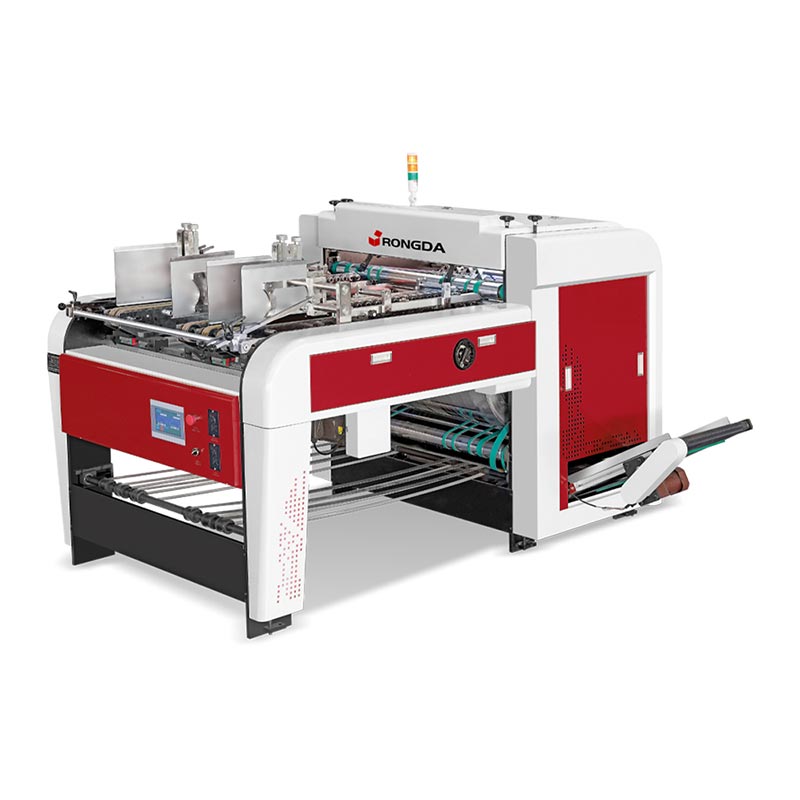

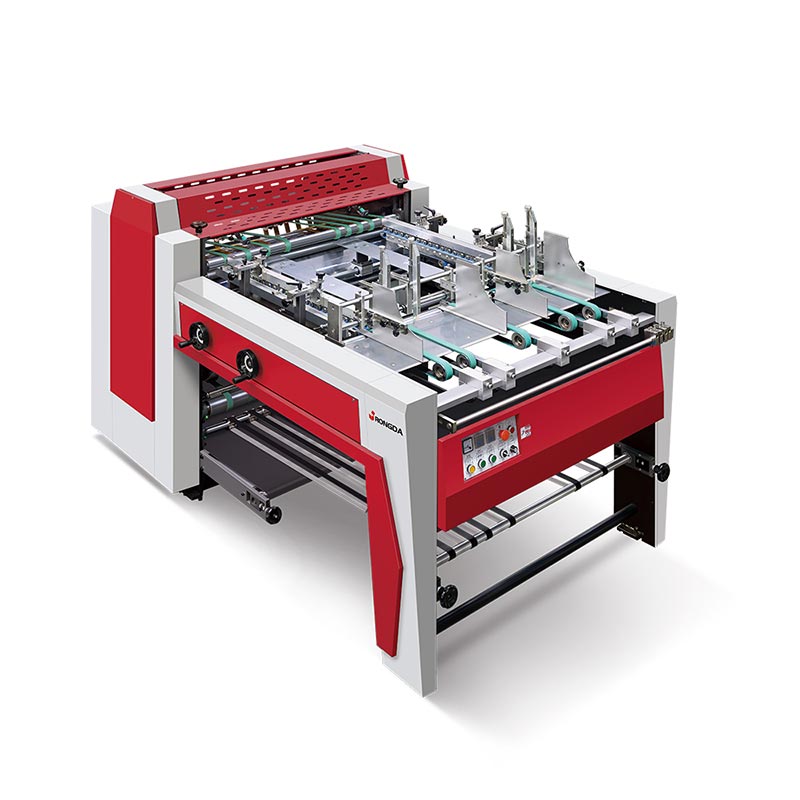

Сива машина за нарязване на канали

Rongda Grey Grooving Machine е специално оборудване за обработка на сив картон и картон. Основната му функция е да отвори високо прецизен, гладък ръб, прецизен контрол на V-образния жлеб върху хартиените продукти, лесен за огънете, така че да произведете висококачествен, ясен контур на кашона.

Устройството има следните основни характеристики:

На първо място, точен V-образен слот: това е основната функция на машината за прорязване на сиви дъски. The високоскоростно въртящо се V-образно острие изрязва прецизни V-образни канали върху повърхността на материала, осигурявайки гладка ръбове и без резки.

Второ, дълбочината на канала може да се регулира: машината може да се основава на дебелината на различни материали точно контролирайте дълбочината на жлеба. Неговият принцип на работа е "Точно нарязване на сивия слой на плочата, избягвайте увреждане на тъканта", така че да се гарантира структурната здравина и качеството на крайния продукт след това огъване. Опитните оператори могат ръчно да регулират дълбочината на жлеба чрез регулиране на острието.

Трето, ефективността на производството е висока: в сравнение с традиционната ръчна работа, ефективността на производството на оборудването се увеличава няколко пъти, а трудоемкостта на операторите е значително намалена. един човек може да работи и управлява цялата машина, за да постигне ефективно и стабилно непрекъснато производство.

Параметър на продукта (спецификация)

Конструкция на машината за нарязване на сив картон Rongda: солиден и надежден индустриален модел

Висококачествена полуавтоматична машина за нарязване на сиви канали, нейният структурен дизайн трябва да бъде едновременно солиден и рационалност. Следва 1.систематичен анализ на структурните принципи на неговите основни компоненти:

Рамка (твърда основа): основната рамка приема удебелена стоманена плоча и висококачествена чугунена композитна структура. Тази структурна стабилност е физическата основа за постигане на точност на машинната обработка.

2. Преносна система (ядро за предаване на мощност):

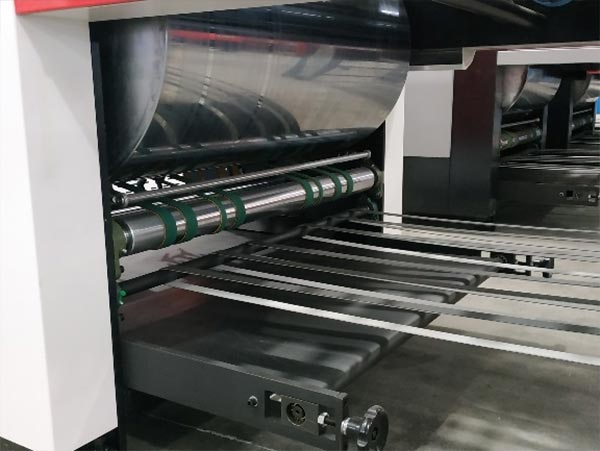

Конвейерна платформа: оборудването приема дизайн на структурата за подаване на двойно захранващо устройство, което може да извърши две обработки процедури по едно и също време. Чрез прилагането на автоматично коригиращо устройство тип пресова ролка, точността на обработка може да достигне ± 0,2 mm, което ефективно гарантира последователността на размерите на обработвания продукти.

3. Монтаж с жлебове (блок за изпълнение на машинна обработка):

Компоненти на инструмента: острие от волфрамов карбид (карбид), неговата устойчивост на износване и устойчивост на висока температура от обикновените бързорежеща стомана няколко пъти по-висока.

Характеристики:

1. Две хранилки, захранване през долната лента. Може да работи без спиране.
2. Удълженото коригиращо устройство осигурява транспортната позиция на картона и осигурява точността на прорезите.
3. Лагерите са поставени вътре в колана, за да удължат живота на колана.

4. Броячно устройство.
5. Машината е оборудвана с 9 ножа, които могат да се регулират от 80 до 135 градуса, за да отговорят на различни производствени нужди.
6. Конвейерната лента за отпадъци може да отдели готовия продукт от отпадъците, да намали интензивността на труда и да подобри ефективността на производството.
7. Операционният панел приема икони и операцията е проста и лесна за разбиране.

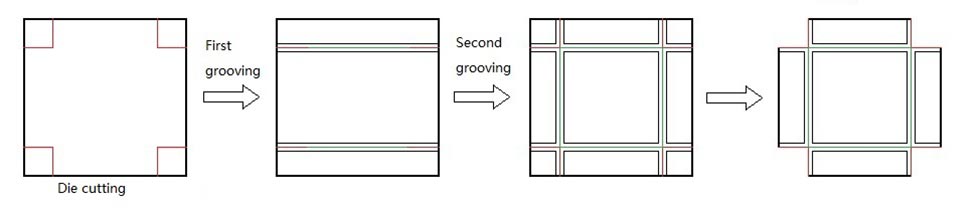

Работен поток:

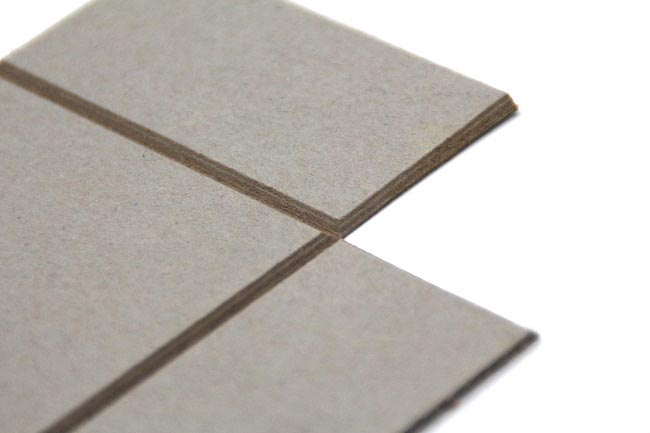

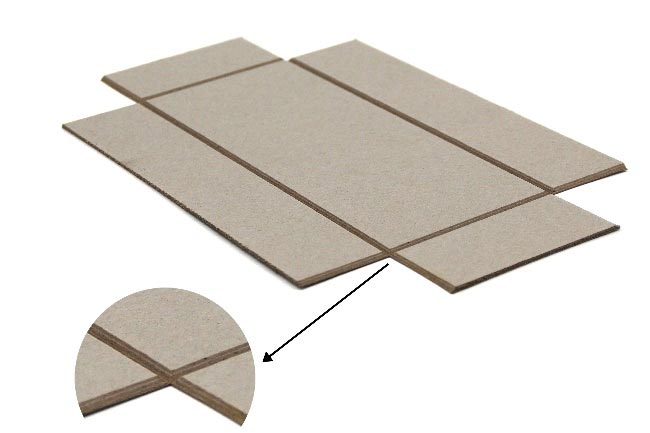

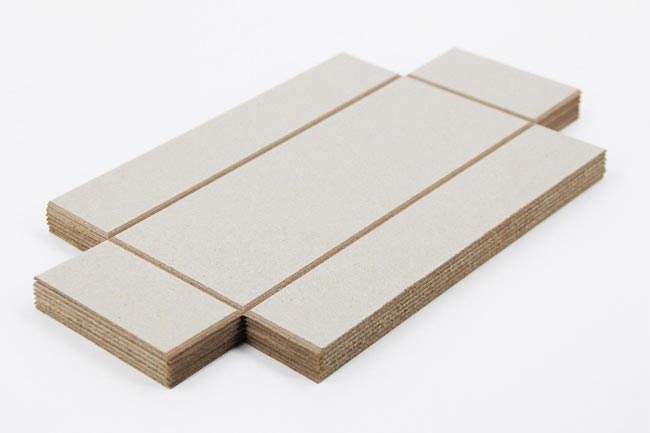

проба:
